Tani chipset z AliExpress uratował laptop Dell Precision 5550, ale naprawa była wyjątkowo wymagająca
Uszkodzony chipset na płycie głównej laptopa zwykle oznacza kosztowną wymianę całej płyty. W przypadku Dell Precision 5550 udało się jednak uniknąć takiego scenariusza. Technik z kanału Parts-People Dell Laptop Experts wymienił wadliwy układ PCH na część zamówioną z AliExpress za 34 dolary.
Naprawa zamiast wymiany płyty głównej
W komputerach przenośnych zwarcie lub awaria chipsetu na płycie głównej często prowadzi do decyzji o wymianie całego modułu. W opisywanym przypadku specjalista postanowił sprawdzić, czy możliwe będzie przywrócenie sprzętu do życia poprzez wymianę samego układu PCH.
Zamówienie części z AliExpress wiązało się z ryzykiem. Przy tego typu komponentach nie ma pewności, czy układ został wcześniej przygotowany do montażu, czyli poddany procesowi reballingu. To istotne, ponieważ brak takiego przygotowania znacząco utrudnia wymianę.
Chipset za 34 dolary okazał się użyteczny
W tym przypadku technik miał szczęście, ponieważ zakupiony za 34 dolary chipset był już po reballingu. Podczas oględzin zauważono jednak niedoskonałości na strukturze układu, co sugerowało, że komponent mógł pochodzić z innego urządzenia.

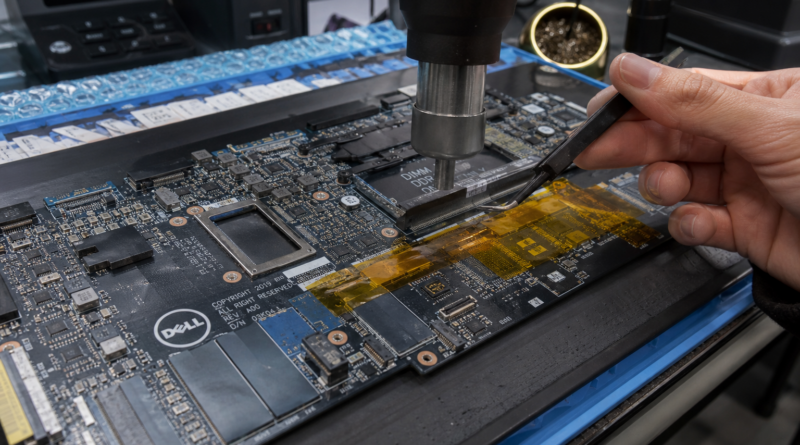

Mimo to część nadawała się do użycia. Największym wyzwaniem okazało się usunięcie uszkodzonego chipsetu z płyty głównej Dell Precision 5550. Operacja wymagała podgrzania konkretnego obszaru płyty, co w laptopie oznacza duże ryzyko uszkodzenia sąsiednich elementów.
Wysoka temperatura i ryzyko uszkodzeń
W pobliżu wymienianego układu znajdowały się ważne komponenty, w tym złącze klawiatury, slot pamięci RAM oraz przycisk zasilania. Długotrwałe działanie wysokiej temperatury mogło doprowadzić do ich stopienia lub trwałego uszkodzenia.
Aby ograniczyć ryzyko, technik zabezpieczył otoczenie naprawianego obszaru taśmą Kapton oraz metalową osłoną pozyskaną z ładowarek do laptopów. Dopiero po takim przygotowaniu możliwe było bezpieczniejsze usunięcie zwartego układu i montaż zamiennika.
BIOS nie wymagał ponownego zapisu
Po wymianie chipsetu pojawiła się jeszcze jedna potencjalna przeszkoda. Technik wskazał, że przy tego typu naprawach często konieczne jest ponowne zapisanie BIOS-u. Po uruchomieniu płyty głównej okazało się jednak, że w tym przypadku nie było to potrzebne.
Dell Precision 5550 uruchomił się poprawnie, co potwierdziło skuteczność naprawy. Przypadek pokazuje, że wymiana całej płyty głównej nie zawsze jest jedyną możliwością, choć wykonanie takiej operacji zdecydowanie wykracza poza typowe naprawy domowe.
Najważniejsze informacje
- Naprawiany sprzęt: Dell Precision 5550.
- Wymieniony element: chipset PCH na płycie głównej.
- Koszt części: 34 dolary.
- Źródło komponentu: AliExpress.
- Efekt: laptop został przywrócony do działania bez wymiany całej płyty głównej.
- Dodatkowa procedura: ponowny zapis BIOS-u nie okazał się konieczny.
Choć sama część była tania, cały proces wymagał precyzji, odpowiedniego wyposażenia oraz doświadczenia w pracy z płytami głównymi. Dla większości użytkowników taka naprawa pozostaje zadaniem dla wyspecjalizowanego serwisu.
