Dwuletni test ciekłego metalu: wysoka przewodność, ale problemy po reakcji z aluminium i miedzią

Ciekły metal od lat jest stosowany w laptopach gamingowych i wydajnym sprzęcie komputerowym jako materiał termoprzewodzący. Najnowsza dwuletnia analiza wskazuje jednak, że mimo bardzo dobrego przewodzenia ciepła jego długoterminowe działanie może być problematyczne, zwłaszcza w kontakcie z aluminium i miedzią.

Ciekły metal pod lupą po dłuższym czasie użytkowania

Materiał TIM oparty na ciekłym metalu jest wykorzystywany tam, gdzie kluczowe znaczenie ma szybkie odprowadzanie ciepła z układów o dużej gęstości mocy. Jak wskazano w materiale przygotowanym przez der8auera, rozwiązanie to pozostaje popularne m.in. ze względu na rosnące wymagania współczesnych układów graficznych.

Analiza pokazuje jednak, że początkowa przewaga termiczna nie zawsze przekłada się na stabilne efekty w długim okresie. Problemem nie jest wyłącznie trudna aplikacja czy przewodnictwo elektryczne ciekłego metalu, ale także reakcje chemiczne zachodzące po kontakcie z różnymi powierzchniami.

Aluminium reaguje szczególnie gwałtownie

Według przedstawionych obserwacji ciekły metal, określany również jako gal, może bardzo szybko osłabiać aluminium. Już po około 30 minutach od aplikacji materiał zaczyna wnikać w granice ziaren metalu, co prowadzi do osłabienia jego struktury.

Zjawisko to opisano jako dyfuzję po granicach ziaren. W praktyce oznacza to, że aluminium może tracić swoją integralność mechaniczną, co czyni je szczególnie niekorzystnym materiałem do bezpośredniego kontaktu z ciekłym metalem.

Miedź nie pęka, ale traci właściwości na powierzchni

W przypadku miedzi reakcja przebiega inaczej. Wewnętrzna struktura radiatora nie ulega takiemu osłabieniu jak aluminium, ale na powierzchni tworzy się warstwa będąca połączeniem miedzi i galu.

Ta warstwa ma gorszą przewodność cieplną niż czysta miedź oraz znacznie niższą temperaturę topnienia. W dłuższej perspektywie może to negatywnie wpływać na efektywność chłodzenia.

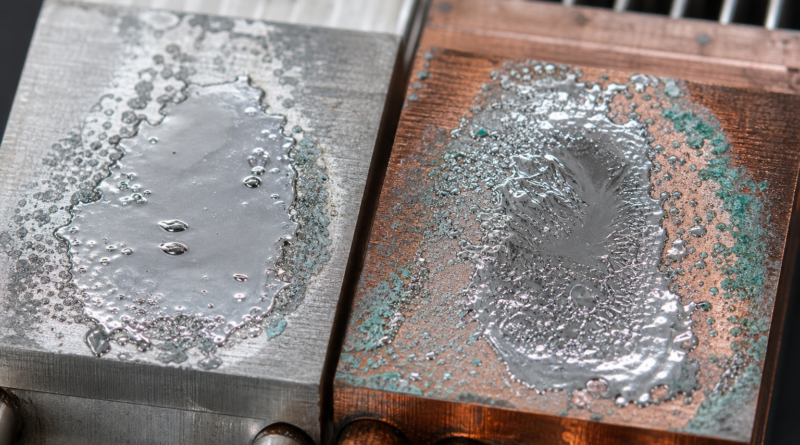

Der8auer pokazał także, jak wygląda powierzchnia miedzi po długotrwałym kontakcie z ciekłym metalem. Po miesiącach użytkowania na wierzchniej warstwie zaczynają pojawiać się kryształy. Choć efekt wizualnie może wyglądać interesująco, jest niekorzystny z punktu widzenia wydajności termicznej.

Najważniejsze wnioski z analizy

• Aluminium może zostać szybko osłabione przez reakcję z ciekłym metalem.
• Miedź nie traci w taki sam sposób struktury wewnętrznej, ale na jej powierzchni powstaje warstwa o gorszych właściwościach cieplnych.
• Nikiel wykazuje największą odporność na reakcję, lecz również nie jest całkowicie odporny.
• Radiatory miedziane z powłoką niklową przechodzą podobne zmiany, ale proces zachodzi wolniej.

Nikiel ogranicza problem, ale go nie eliminuje

W analizie wskazano, że nikiel radzi sobie najlepiej z ograniczaniem reakcji chemicznej z ciekłym metalem. Nie oznacza to jednak pełnej odporności. W przypadku miedzianych radiatorów pokrytych niklem podobne zmiany również zachodzą, choć w znacznie wolniejszym tempie.

To sprawia, że powłoka niklowa może ograniczyć tempo degradacji, ale nie usuwa całkowicie ryzyka związanego z wieloletnim stosowaniem ciekłego metalu.

Wysoka wydajność kosztem długoterminowej stabilności

Der8auer zwraca uwagę, że reakcja chemiczna ciekłego metalu z powierzchnią radiatora jest jednocześnie źródłem jego wysokiej skuteczności. Materiał wypełnia nierówności i zmniejsza opór cieplny skuteczniej niż wiele tradycyjnych rozwiązań.

Jednocześnie jest to kompromis. Użytkownicy, którzy decydują się na ciekły metal, muszą liczyć się z koniecznością kontroli stanu chłodzenia i potencjalnej ponownej aplikacji, zwłaszcza po dłuższym czasie pracy urządzenia.

W materiale jako alternatywę wskazano pad PTM7950. Według źródła nie oferuje on takich samych maksymalnych możliwości jak ciekły metal, ale ma być łatwiejszy w aplikacji i pozbawiony części opisanych wad. W momencie publikacji źródłowego materiału wersja o wymiarach 40 mm x 80 mm x 0,25 mm była wymieniana z ceną 16,89 dolara na Amazonie.
